一体控制器是一种高度集成化的智能控制设备，广泛应用于储能系统、微电网、分布式能源等领域。它通过整合多种功能模块，实现对储能设备、分布式能源和负荷的集中管理和优化调度，确保系统的高效运行和能源的合理利用。
用于大规模光伏电站，减少组件与逆变器之间的连接线，提高系统可靠性。

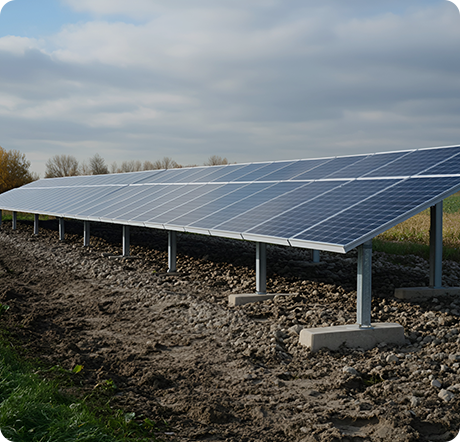

适用于居民屋顶、商业建筑等分布式光伏项目，简化系统结构，适应复杂安装环境。
用于储能系统的直流输入汇流，确保系统安全运行。

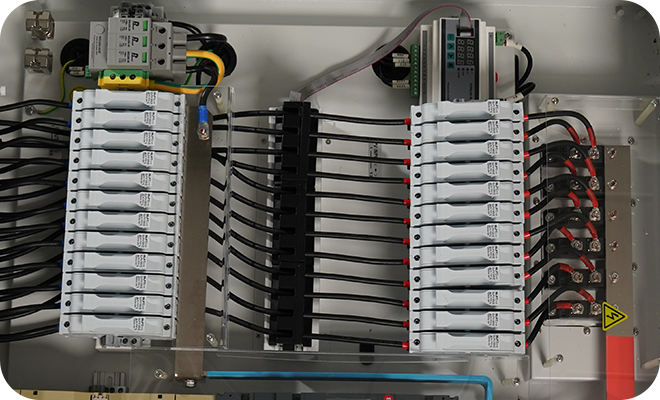

支持多路（如8路、12路、16路、24路）光伏组件输入，每路电流可达11A，最大15A，满足不同规模的光伏系统需求。
每路输入配备光伏专用熔断器，防止组件故障时的电流倒灌。 配备直流高压防雷器，正负极均具备防雷功能，可承受最大80kA的雷电流。 防反二极管防止组串间环流。
智能汇流箱内置监测单元，可实时采集每路电流、母线电压、箱体温度、防雷器状态及断路器状态等数据，并通过RS485接口远程传输。
防护等级达IP65，具备防水、防尘、防锈、防盐雾功能，适应户外恶劣环境。
|
产品型号 |
PowerSA-SU24 |
PowerSA-SU16 |
PowerSA-SU12 |
PowerSA-SU8 |
|
直流输入 |
17~24 |
13~16 |
8~12 |
≤8 |
|
最大输入电压 |
1000Vdc |
|||
|
每一路的电流 |
0~20A |
|||
| 最大输出电流 |
250A |
160A/200A |
100A/125A/160A |
≤100A |
|
防水输入端口 |
PG9/PG11 |
|||
|
防水输出端口 |
PG21~32 |
PG19~25 |
PG16~21 |
PG13.5~19 |
| 监控模块(可选) |
检测各电流母线电压、断路器状态、防雷器状态、机柜温度 |
|||
| 通信方法/协议 |
RS485 / Standard MODBUS-RTU protocol |
|||
| 配件和保护 |
光伏SPD(标准)、断路器状态监测(可选)、防雷故障监测(标准)， |
|||
|
通信接口：标准(智能型) |
||||
|
防逆转功能 |
配置模块化防反向二极管（可选） |
|||
| 接入线材 |
4~6mm² PV 线材 |
|||
| 温度 & 湿度 | 工作温度：-40+85℃ , 湿度95% 非冷凝和非腐蚀性气体场所 | |||
| 海拔 | 最大工作高度：5000m（>3000m减载） | |||
| 检测模块功耗 | 工作功率≤8W | |||
| 辅助电源 |
AC85V~265V/DC24V(±10%)/DC200V~1000V |
|||
| 壳体材料 | 热浸镀锌钢板/不锈钢/SPCC/塑料 | |||
| IP等级 |
IP65 |
|||
| 尺寸 (mm) |
850*500*200 |
800*500*180 |
720*500*180 |
630*500*180 |
| 重量 |
10~35KG |
|||
