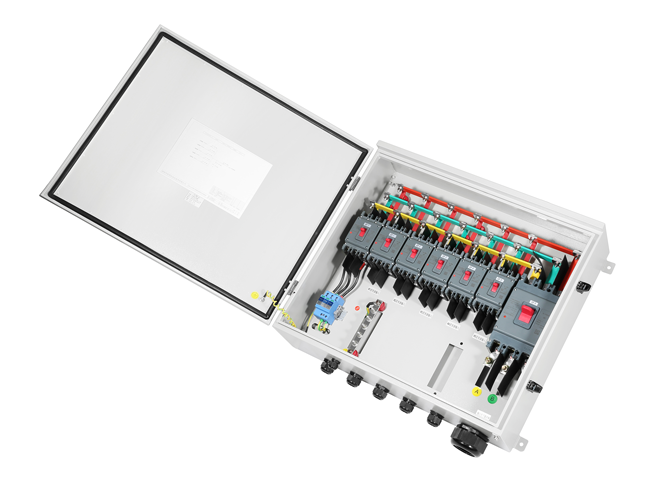

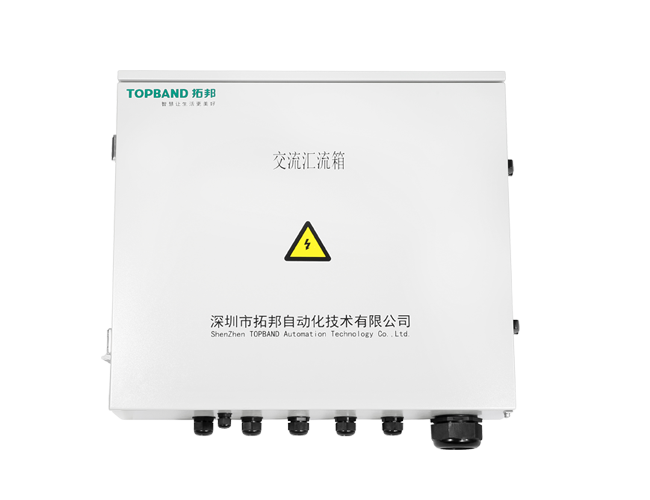

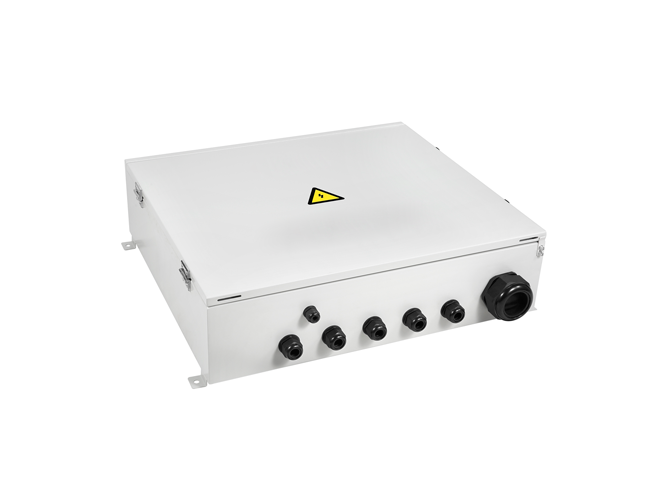

交流汇流箱是光伏组串式发电系统中的重要组成部分，安装于逆变器交流输出侧和并网点或负载之间。它主要用于汇流多个逆变器的输出电流，同时保护逆变器免受交流并网侧或负载侧的危害。

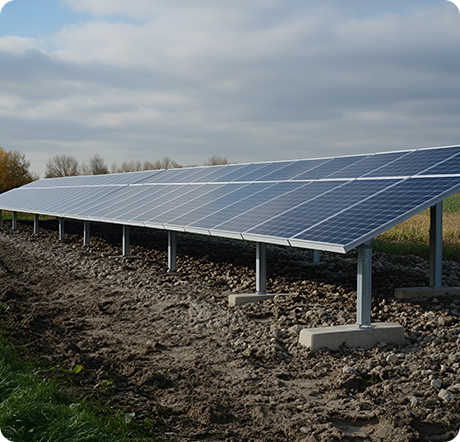

广泛应用于工业园区、商业建筑和居民住宅的屋顶光伏项目，减少电缆使用量和线路损耗。

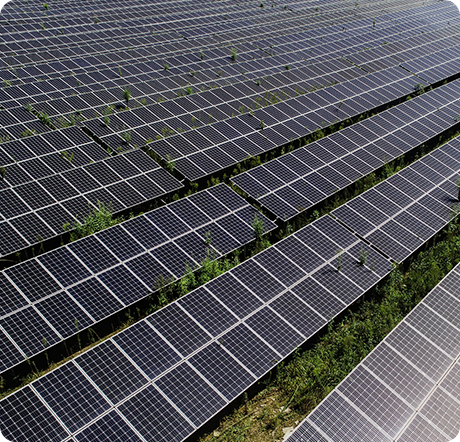

用于集中汇流多个逆变器的输出电流，便于后续升压并网。
在储能变流器的交流输出汇流中，确保储能系统的安全运行。

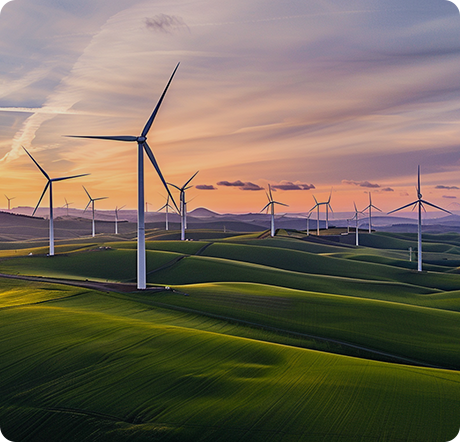

在小型风力发电项目中，用于汇流多台发电机的交流输出。
实时监测各支路的电流和汇流后的总电压，测量精度可达±1%。 支持多种测量范围，如0~20A的电流测量和50V~1200V的直流电压测量。
监测防雷器、直流断路器的状态，包括通断状态和故障跳闸状态。 提供温度监测功能，可测量汇流箱内部温度或外部环境温度。
支持电流、电压、温度等参数的上下限报警。 具备电弧检测功能，可有效识别潜在的电弧故障。
配备RS485接口，支持Modbus RTU协议，可将采集到的数据上传至监控系统。 部分监控单元支持无线通信，便于远程监控。
|
产品型号 |
PowerSA-SUNac4 |
PowerSA-SUNac6 |
PowerSA-SUNac8 |
| 输入通路 |
4 |
6 |
8 |
|
最高电压 |
AC690V |
||
|
单个接入电流 |
0~100A |
||
| 最高输出电流 |
250A |
400A |
630A |
|
额定工作电压 |
480VAC |
||
|
电压保护等级 |
≤3.2kV |
||
| 标称流量In（8/20μs） |
20kA(可选) |
||
|
最大流量Imax（8/20μs） |
40kA(可选) |
||
|
响应时间 |
≤25ns |
||
|
温度和湿度 |
工作温度：-40~+85℃ ; 湿度 95% (无霜，无腐蚀性气体) |
||
|
海拔 |
≤4000m |
||
| I/O开关 | 断路器 | ||
|
浪涌保护 |
标准 |
||
| 壳体材质 |
热浸镀锌钢/不锈钢/冷轧钢/工程塑料 |
||
|
机柜IP等级 |
IP65 |
||
|
电缆连接器IP等级 |
IP66 |
||
|
尺寸 |
750mm×600mm×220mm |
||
