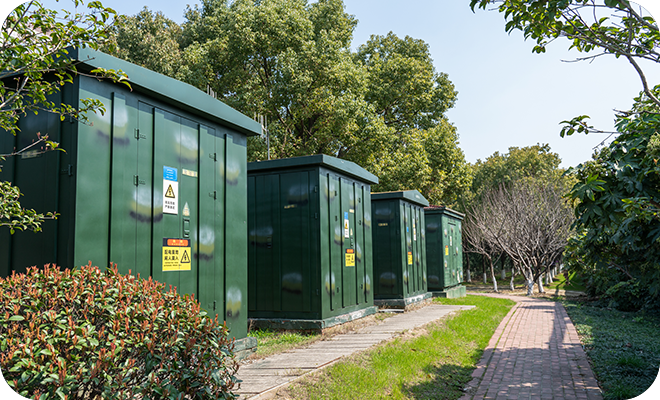

预装式变电站是把高压开关设备,配电变压器、低压配电设备根据用户要求,按一次线路方案,预制成型的户外式成套装置。高压开关设备可选用:ABB、SIEMENS、F&G的SF6环网开关柜或ISARC及FN型压气式负荷开关柜,可为终端或环网供电单元;变压器可选用SC9型干式变压器或S9油浸式变压器,低压配电装置采用进口或国产名优低压开关,断路器,交流接触器,各独立单元装设完善的控制、保护、带电显示及站用照明系统。箱体内可装设温度、湿度自动控制装置及强迫通风系统。
分类 |
项目名称 |
单位t |
技术参数 |
||
高压单元 |
额定频率 |
Hz |
50 | ||
额定电压 |
KV |
7.2 | 12 | 40.5 | |
主母线额定电流 |
A |
630/1250/1600 |
|||
额定短时耐受电流/时间 |
KA/S |
20/4 25/3 31.5/4 |
|||
额定峰值耐受电流 |
KA |
50/63/80 |
|||
1min工频耐受电压(对地/断口) |
KV |
21/36 |
42/48 |
95/115 |
|
雷电冲击耐受电压(对地/断口) |
KV |
50/70 |
75/85 |
185/215 |
|
额定短路开断电流 |
KA |
20/25/31.5 |
|||
接地回路短时间耐受电流 |
KA/S |
20/2 20/4 |
|||
主回路额定短路光合电流 |
KA |
50/63/80 |
|||
额定有功负载开断电流 |
A |
630 | |||
额定闭环开断电流 |
A |
630 | |||
额定电缆充电开断电流 |
A |
10 | |||
额定开断空载变压器容量 |
KVA |
1250 | |||
额定转移电流 |
A |
1700 | |||
机械寿命 |
次 |
3000 |
5000 | 10000 | |
低压单元 |
额定频率 |
Hz | 50 | ||
额定电压 |
KV |
0.4/0.23 |
|||
额定绝缘电压 |
V |
690 | |||
主回路额定电流 |
A |
100-3200 |
|||
额定短时耐受电流 |
KA/S |
30/1 50/1 100/1 |
|||
额定峰值耐受电流 |
KA |
63/105/176 |
|||
5S工频耐受电压 |
KV |
2.5 | |||
雷电冲击耐受电压(对地/断口) |
KV |
6/8 |
|||
变压器单元 |
类型 |
|
油浸式 |
||
额定频率 |
Hz |
50 | |||
额定电压 |
KV |
12(7.2)/0.4(0.23) |
|||
额定容量 |
KVA |
30-1600 |
|||
1min工频耐受电压 |
KV |
35(25) |
28(20) |
||
雷电冲击耐受电压 |
KV |
75(60) |
|||
阻抗电压 |
% |
46 | |||
分接范围 |
|
±x2.5%/±x5% |
|||
联接组别 |
|
Y,yn0,yn11 |
|||
箱体 |
高、低压室防护等级 |
|
IP33D |
||
变压器室防护等级 |
|
IP23D |
|||
声级水平(油浸式/干式) |
db |
<50/55 |
|||
二次回路耐压水平 |
KV |
1.5/2 |
