储能控制器

产品介绍

储能控制器是一种集成了多种控制策略和算法的智能设备，用于精确管理电池的充放电过程，优化储能系统的运行效率和使用寿命。它能够与电池管理系统（BMS）、储能变流器（PCS）等设备协同工作，实现对储能系统的全面管理。

应用领域

: 电网调峰调频
在电网负荷高峰时释放储能电能，低谷时充电，优化电网运行效率。

: 可再生能源接入
平滑太阳能、风能等可再生能源的输出波动，提升电网稳定性。

: 微电网运行
在微电网孤网运行时，提供稳定的电源支持，保障局部用户的电能质量。

: 工商业储能
通过削峰填谷、需量控制等方式，降低用电成本，提升经济效益。

: 虚拟电厂
作为虚拟电厂的边缘节点，参与电网需求侧响应，优化能源调度。

: 电动汽车充电
优化充电策略，提高充电效率，减少对电网的负荷压力。

: 家庭储能
结合光伏系统，实现家庭用电的自给自足，保障停电时的基本用电需求。

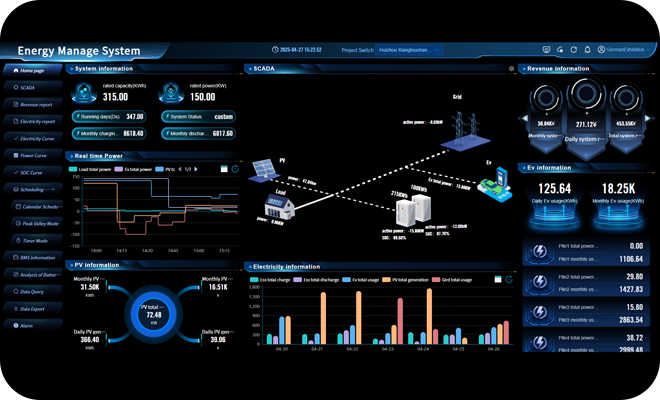

: 充放电管理
控制电池的充放电过程，包括恒流充电、恒压充电、涓流充电、放电截止等，防止过充和过放，延长电池寿命。

: 状态监测与数据分析
实时监测电池的电压、电流、温度等状态，记录充放电数据，分析电池性能，为系统优化提供依据。

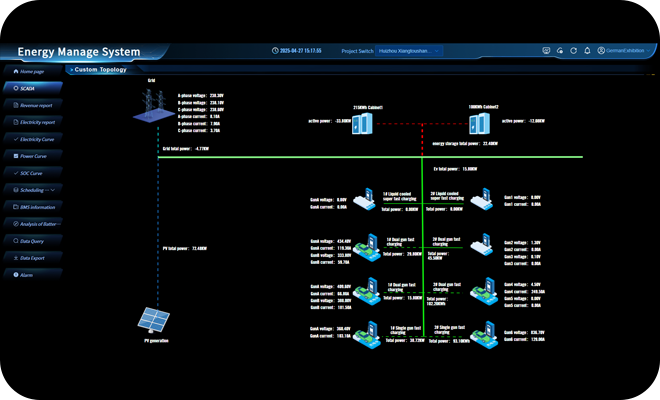

: 能量调度与优化
根据电网需求、电池状态和电价信号，智能调度能量的存储与释放，实现削峰填谷、需量控制、调频调压等功能。

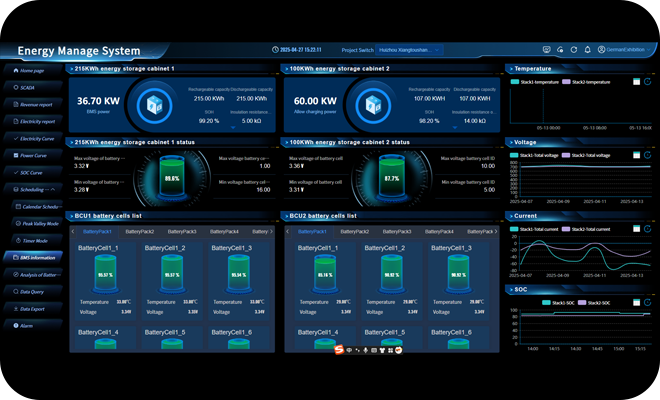

: 通信与兼容性
支持多种通信协议（如Modbus、MQTT、IEC104等），可与光伏逆变器、BMS、充电桩等设备无缝对接。

产品规格

项目	规格
CPU	ARM cortex系列四核处理器
电源供电	12VDC，15A
工作功耗	12VDC下，空闲状态（无灯亮、无4G通信）平均功耗小于7W；
工作温度	-30℃~+65℃
存储温度	-40℃~ +85℃
外形尺寸	最大外形尺寸： 245mm×169mm
短距无线	一路蓝牙接口，工作在基本模式或低功耗模式下
短距无线	一路WIFI接口，与蓝牙集成在同一模块上
无线4G	1路PCIE可插接全网通4G通信模块，选配GPS
SIM卡槽	1 个 SIM 卡接口，插放半大卡
网口	1路单独网段网口
网口	3路同网段网口
USB口	2路USB
USB口	1路OTG USB （用于程序调试）
串口通信	主板(上层)带四路RS485串口(由发送信号切换收发，要求对方回发先延时2ms）
串口通信	副板(下层)带四路RS485串口(发送信号切换收发，要求对方回发先延时2ms)，一路RS232串口。
调试串口	主板（上层）1路，MINUSB形式，可通过USB线连PC机，超级终端看调试信息
调试串口	副板（下层）一个单片机仿针烧写4PIN口座
CAN口	主板（上层）2路CAN口，每个CAN口配有1个120欧终端电阻。CAN1口与副板的CAN1口内部连接。
CAN口	副板（下层）2路CAN口，每个CAN口配有1个120欧终端电阻，由8位拨码开关的最右两位选择接上或断开。
硬盘	内部提供SATA信号、电源供电5VDC插座，可选配接移动硬盘
高清显示口	HDMI A型口座（HDMI_19plug 类型 A）一路；预留一路屏12VDC供电输出
语音	1 个喇叭接口，音量小于1.5W，外接8欧喇叭
按键	1个RST复位键，1个功能键
指示灯	1个电源指示灯，3个状态指示灯
蜂鸣器	内部1个
TF卡座	1个，用于烧写程序
RTC	内部１个，可装CR2032_3V_200mAh电池，用于RTC时钟供电
状态量输入	预留2路状态检测（空节点输入、以下同）
	一路断路器状态检测
	一路防雷状态检测
	2路门状态检测
	一路烟感状态检测
	一路水位状态检测
	一路消防状态检测
开关量输出	一路照明控制输出，DC12V MAX 1A
	一路报警控制输出，DC12V MAX 1A
	2路直流风扇控制输出，DC12V MAX 1A
	一路脱扣控制输出（触点容量 AC250V 3A 或 DC30V 3A）
	一路消防控制输出，DC12V大于700mA电启动，启动脉冲维持大于1S时长
	3个外接状态灯控输出，DC12V 最大1A
	3路预留继电器控制输出，触点容量250VAC 1A
模拟量输入	2路0~5V直流模拟量AD输入
模拟量输入	2路NTC 10K B3950 的温度传感器输入
通信地址设置	副板有6位拨码开关用于设置CAN口1的通信地址，CAN口1默认用与主板通信
数字温感	副板板上有一路DS18B20数字温感，用于测量装置内部空气温度
云管理平台	支持
网络对时	支持 NTP/RTC 时钟同步
