•紧凑的柜体结构
•五防功能
•多种手车配置
•绝缘性能可靠
•安全可靠的联锁装置
•灵活安装
KYN28-24金属铠装移开式开关柜是一种适用于户内三相50/60Hz、额定电压24kV电力系统的高压开关设备，主要用于发电厂、变电所、工矿企业及高层建筑中，用于接受和分配电能，并对电路进行控制、保护和监测。

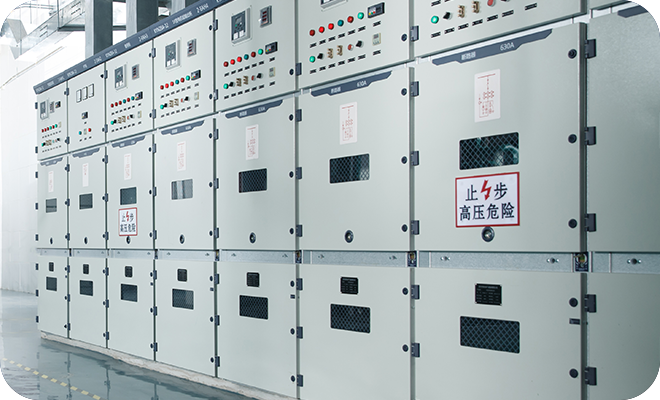

采用组装式结构，零部件通用性强，占地面积小，便于生产和安装.
具备防止误操作的功能，包括防止带负荷移动手车、防止接地开关闭合时合断路器、防止带电合接地开关、防止误入带电隔室等.
可配置断路器手车、电压互感器手车、避雷器手车、隔离手车等多种类型，手车互换性好，操作灵活.
主回路采用复合绝缘，母线采用热缩绝缘材料或环氧涂覆，优化电极形状，确保绝缘性能.
|
项目名称 |
单位 | 技术参数 | |
| 额定电压 | KV | 24 | |
| 额定绝缘水平 | 雷电冲击耐受电压（全波） | （相间、相对地）125、（断口）145 | |
| 1mim工频耐受电压 |
（相间、相对地）65、（断口）79 |
||
| 额定电流 |
A |
630、1250 |
2000、3150 |
| 额定短路开断电流 |
KA |
25、31.5、63、80 |
31.5 |
| 额定短路关合电流（峰值） |
63 |
80 | |
| 额定峰值耐受电流（峰值） | 63 | 80 | |
| 额定短时耐受电流/4S | 25 | 31.5 | |
| 额定操作顺序 |
|
0-0.3s-C0-180s-C0 |
|
|
额定短路电流开断次数
|
次 |
20 |
|
|
真空短路器机械寿命 |
次 |
≥10000 |
|
|
隔离、接地开关机械寿命 |
次 |
2000 |
|
|
分、合闸线圈额定操作电压 |
V |
DC220/110V、AC220/110V |
|
|
储能电机额定操作电压 |
V |
DC220/110 |
|
|
储能时间 |
S |
≤15 |
|
|
防护等级 |
|
IP4X |
|
|
母线系统 |
|
单母线、单母线分段 |
|
|
外形尺寸（宽*长*高） |
mm |
1000*1870*2400 |
|
|
重量 |
kg |
约1240kg |
|
