• 结构紧凑：较小的空间容纳较多的功能单元.
• 零部件通用性强，组装灵活.
• 采用标准模块设计：有五个尺寸系列标准单元，用户可根据需要任意选用组装.
• 技术性能高：MCC柜垂直母线额定短时耐受电流为80kA，水平母线采用柜台平置式排列布局，能承受176kA的峰值耐受电流，达到当代国际水平.
• 功能单元之间、隔室之间的分隔清晰、可靠、不因某一单元的故障而影响其他单元工作，使故障局部在最小范围.
• MCC柜单柜的回路数多，充分考虑大单机容量发电，石化系统等行业自动化门(机)群的需要.
• 抽屉单元有足够数量的二次插件(1单元及以上为32对，1/2单元为20对)可满足计算机接口和自控回路对接点数量的要求.

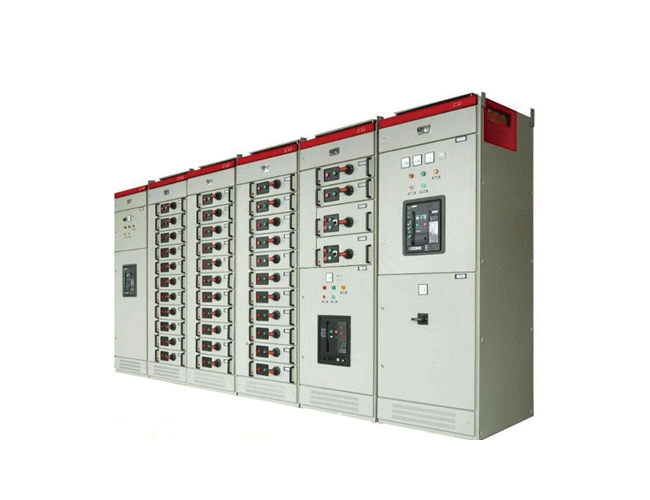

GCS型低压抽出式开关柜是一种用于电力系统中电能分配、控制和保护的成套设备，广泛应用于发电厂、变电站、工矿企业、高层建筑、商业中心等场所。它适用于交流50Hz或60Hz、额定工作电压660V及以下、额定电流6300A及以下的配电系统，主要用于电能的分配、控制和保护。
.png)
用于电能的分配和控制，满足电力系统的受电、馈电、无功补偿等功能。
.png)
用于集中控制电动机，实现电动机的启动、停止、保护和监控。
适用于商业中心、高层建筑等场所的照明配电系统。
分断能力高，动热稳定性好，防护等级高。 柜体结构紧凑，机械强度高，抗冲击能力强。
模块化设计，安装灵活，可任意组合。 抽屉单元设计紧凑，可实现高密度布置。
抽屉与开关设有机械联锁装置，确保操作安全。 柜体采用隔离设计，防止事故扩散。
抽屉单元设计便于维护和更换。 柜体采用组装式结构，便于现场安装和维护。
|
项目名称 |
单位 |
技术参数 |
||
|
额定绝缘电压 |
V |
交流 |
690（1000） |
|
|
额定工作电压
|
主电路辅助电路
|
V |
交流 |
400（690） |
|
V |
交流 |
380、220 |
||
|
V |
直流 |
220、110 |
||
|
额定脉冲耐受电压 |
Kv |
8 |
|
|
|
过电压等级 |
|
III |
|
|
|
污染等级 |
|
3 |
|
|
|
额定频率 |
Hz |
50(60) |
|
|
|
水平母线额定电流 |
A |
Ie<5000 |
|
|
|
垂直母线额定电流 |
A |
1000 |
|
|
|
额定峰值耐受电流（0.1s） |
KA |
垂直105 |
水平176 |
|
|
额定短时耐受电流(1s) |
KA |
垂直80 |
水平100 |
|
